신기술로 개발된 한강기전의 ALL IGBT UPS!
40년 노하우로 제작되는 ALL IGBT UPS가 UPS 기술의 새로운 장을 열어갑니다.
이제부터 ALL IGBT UPS는 COMATCH GREEN ALLi UPS입니다.

alliups3.31

ALL IGBT UPS

ALL IGBT UPS가 개발되기 이전에는 Inverter Module 에만 IGBT 소자를 사용 하였고 Converter Module 에는 적용하지 못하였습니다.

그러나 ALL IGBT UPS가 개발되면서 역률개선(0,9 이상)이 획기적으로 이루어지게 되었으며 UPS의 종합효율(90% 이상)도 높아지게 되었습니다.

또한 DSP로 제어하는 ALL IGBT UPS는 최상의 품질과 성능은 물론 높은 신뢰성과 우수한 경제성으로 신기술 UPS의 새로운 기준을 만들어 갑니다.

ALLi UPS는

  • 한강기전에서 신기술로 개발한 ALL IGBT UPS의 새로운 명칭입니다.
  • On Line Double Conversion 방식으로 제작되는 UPS입니다.
  • 고성능 DSP(Digital Signal Processor)로 설계 제작되는 최상의 UPS입니다.
  • Converter 모듈과 Inverter 모듈 모두를 PWM으로 제어 합니다.
  • ALLi UPS에는 단상 ALLi UPS삼상 ALLi UPS가 있습니다.
alliups24.2
alliups23.2

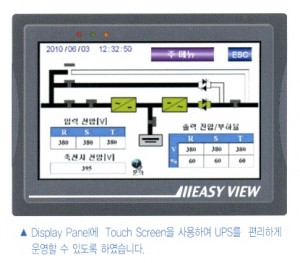

ALLi UPS Display 삼상 Panel

  • Display Panel에 국내 최초로 HMI(Human Machine Interface)에 Touch Screen방식을 사용함으로써 사용자가 편리하게 운영할 수 있도록 하였습니다.
  • 원격지 Serial 통신 방식으로 Remote Touch Screen Display 기능을 Local/Remote 에서 동시에 UPS감시 및 제어가 가능합니다.
  • 실시간 자기진단 기능으로 사전에 예방점검이 가능 합니다.

PC를 이용한 원격감시기능

  • RS-232, RS485 통신포트 사용으로 간단하게 원격감시기능을 할 수 있습니다.
  • NMS(NetWork Management System)가 가능합니다.
  • Web 브라우저를 통하여 인터넷으로 원격운영을 할 수 있습니다.

BMS(Battery Management System)

축전지(Battery)가 Back∙up기능을 완벽하게 수행할 수 있도록 축전지 상태를 주기적으로 점검할 수 있는 축전지 Test 기능이 있어 축전지가 항상 최적의 상태로 유지될 수 있도록 하여 줍니다.

alliups.display
alliups3.32

ALLi UPS (삼상)

  • 최첨단 32bit DSP로 고속 제어되는 삼상 ALLi UPS는 FFT 공법으로 비선형부하에 대한 THD 특성이 매우 우수하며 ALL IGBT PWM은 최상의 역률과 효율을 실현하였습니다.
  • 또한 SSM 공법으로 특성을 고성능화 하였으며 모든 기능이 Digital 제어로 주위의 환경변화에도 정밀하게 제어를 합니다.
